Juntas de calderas de vapor Juntas manuales, de cabeza y de boca de inspección para sistemas de cierre ovalados

Las calderas de vapor son equipos a presión susceptibles de sobrecalentamiento en el sentido de la Directiva sobre equipos a presión 97/23/CE y solo pueden comercializarse si el fabricante ha demostrado, mediante un procedimiento de evaluación de la conformidad, que se cumplen los requisitos esenciales de seguridad de la Directiva. El fabricante coloca el marcado CE y expide una declaración de conformidad CE.

Las normas armonizadas para calderas de vapor son:

• DIN EN 12952-1 a 17: Calderas acuotubulares
• DIN EN 12953-1 a 14: Calderas de tubos de humo
• DIN EN 14222: Calderas de tubos de humo de acero inoxidable

Sin embargo, también se pueden aplicar otras normas y reglamentos. No obstante, el fabricante debe demostrar que cumple los requisitos básicos de seguridad de la Directiva sobre equipos a presión.

Las calderas de vapor o las instalaciones de calderas de vapor presentan un alto potencial de peligro debido a su elevada energía almacenada y su alta presión interna. Por lo tanto, se incluyen entre las instalaciones que requieren supervisión según el Reglamento sobre seguridad industrial. En virtud de estas disposiciones:

• Las calderas de vapor deben ser inspeccionadas por un organismo de control autorizado antes de su puesta en servicio.
• Se debe obtener un permiso de la autoridad competente para operar esta instalación.
• Se deben realizar inspecciones periódicas [inspecciones internas y externas, pruebas de resistencia, pruebas de funcionamiento de los dispositivos de seguridad] por parte de un organismo de control autorizado en plazos determinados.

Para prevenir posibles peligros en el uso de juntas de material blando para sistemas de cierre ovales de calderas de vapor, se han establecido los requisitos para los sistemas de sellado correspondientes en la hoja informativa VdTÜV «Juntas 100» [anteriormente TRD 401, Normas técnicas para calderas de vapor], En ella se formulan los requisitos para el sistema de sujeción y la junta, se establecen las condiciones de ensayo y se prescribe el marcado de las juntas.

Los ensayos son realizados por la VdTÜV; si el resultado del ensayo es positivo, se concede la marca de componente, con la que deben marcarse las juntas sometidas a ensayo. Las hojas informativas de la VdTÜV son importantes para el cumplimiento de las directivas sobre equipos a presión y del reglamento AD 2000. Las calderas de vapor están provistas de una abertura de acceso que sirve para acceder al interior para realizar trabajos de revisión. La selección de la variante de diseño se realiza teniendo en cuenta las características del sistema de sujeción. Las calderas de vapor están equipadas con un sistema de cierre ovalado con tapa interior. La tapa se fija mediante una tuerca sobre un perno y un estribo y, en caso de sobrepresión interna, actúa además como sellante.

Las siguientes juntas para calderas de vapor IDT han sido desarrolladas especialmente para su uso en sistemas de cierre ovalados y cumplen los requisitos de ensayo de VdTÜV.

Junta	Perfiles
FD01: WS 3860
FD01: WS 3885
FD20: WS 3885 Reborde exterior 1.4571, 0,15 mm
FD30: WS 3885 Reborde doble 1.4571, 0,15 mm
WD10: WS 3860 Anillo ondulado 1.4751, 2 × 2 mm
WD30: WS 3860 Anillo ondulado 1.4751, 2 × 2 mm Reborde exterior 1.4571, 0,15 mm
WD40: WS 3860 Anillo ondulado 1.4751, 2 × 2 mm Doble reborde 1.4571, 0,15 mm
WD39: WS 3860 2 × anillo ondulado 1.4751, 3 × 2 mm reborde exterior 1.4571, 0,15 mm

Modelo WD 39 solo disponible a partir de las dimensiones 220x320, disponible

Todas las construcciones cuentan con la siguiente homologación TÜV:

• Presión de servicio admisible p = 40 bar*
• Temperatura de servicio admisible T = 250 °C
• Presión de prueba admisible con agua fría p = 88 bar

*El valor superior del límite de presión de 40 bar no se deriva de los límites técnicos de uso del material de sellado/sistema de sellado, sino del ámbito de aplicación de la hoja informativa VdTÜV. Ciertos modelos pueden utilizarse, si se instalan correctamente, con superficies de contacto adecuadas, dimensiones y montaje correctos, incluso a temperaturas de hasta 400 °C y presiones de hasta 100 bar [aplicable a WS 3885, FD20 y FD30; WD 10, WD 30, WD 39].

• Componente probado según la hoja informativa VdTÜV «Juntas 100» [TRD 401, anexo 1, clase de prueba d]
• Seguridad contra fugas
• Minimización de fugas
• Alta capacidad de compensación [versión con anillo ondulado]
• Prevención de la eliminación de grafito por el medio de funcionamiento [versión con reborde exterior]
• Buena manipulación
• Sin envejecimiento en el ámbito de aplicación autorizado
• Alta resistencia química
• Sin endurecimiento bajo temperatura
• Sin elastómeros endurecedores, sin fibras sensibles a la hidrólisis
• Estanco al agua fría
• Estanco desde el arranque, por lo que no es necesario volver a apretar durante la fase de arranque
• Se pueden utilizar para la prueba de presión con agua fría, siempre que no se vuelvan a abrir
• En el ámbito del agua fría se crea un sistema de cierre hermético, lo que reduce al mínimo la corrosión en las juntas
• Según el diseño elegido, comportamiento de compensación de hasta 3,0 mm
• Las juntas se pueden almacenar y utilizar sin límite de tiempo

Las dimensiones de las juntas ovaladas siempre se definen mediante 4 medidas y se indican de la siguiente manera: óvalo interior pequeño [A] × óvalo interior grande [B] × ancho del borde [b] × grosor [t]

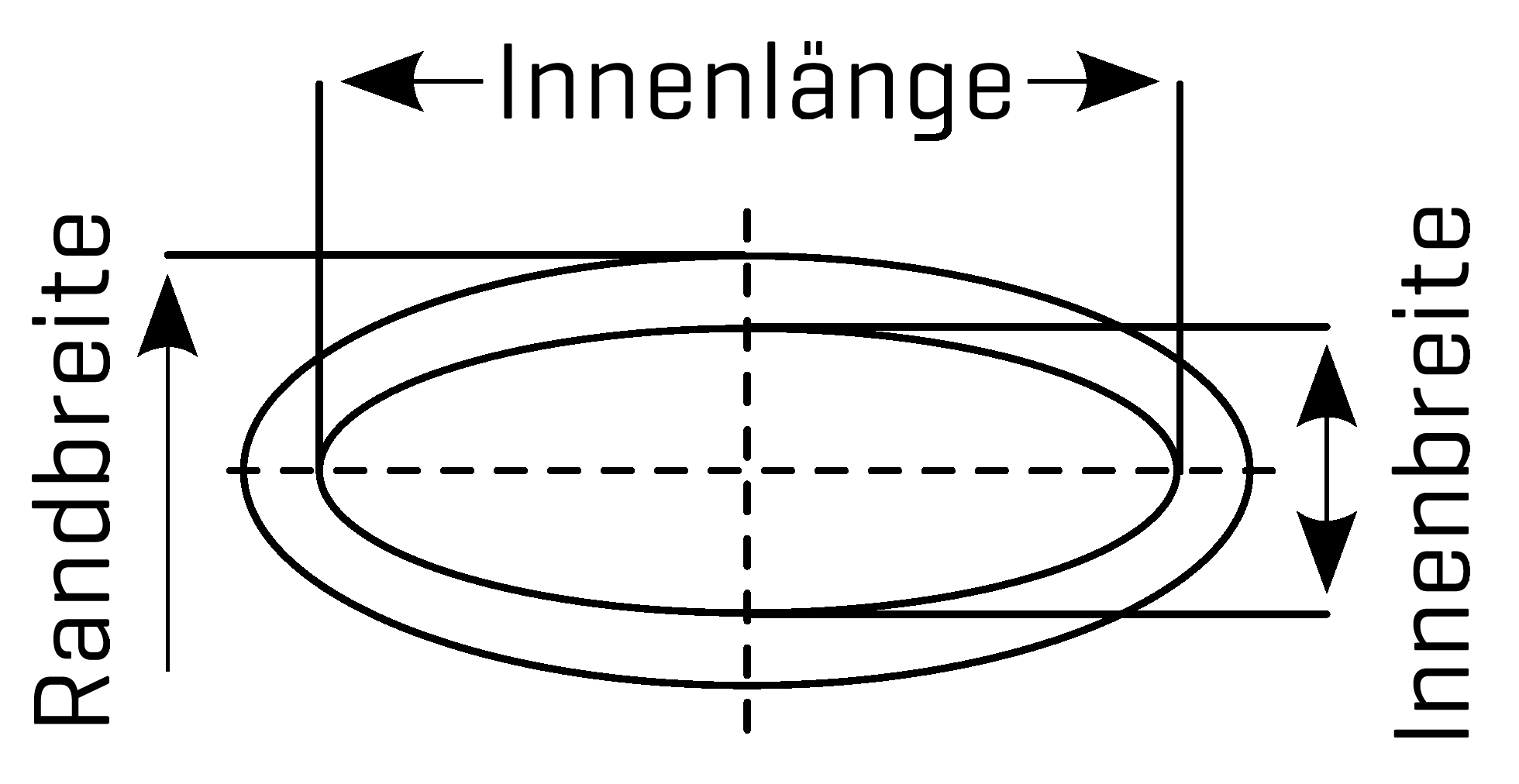

Forma ovalada elíptica

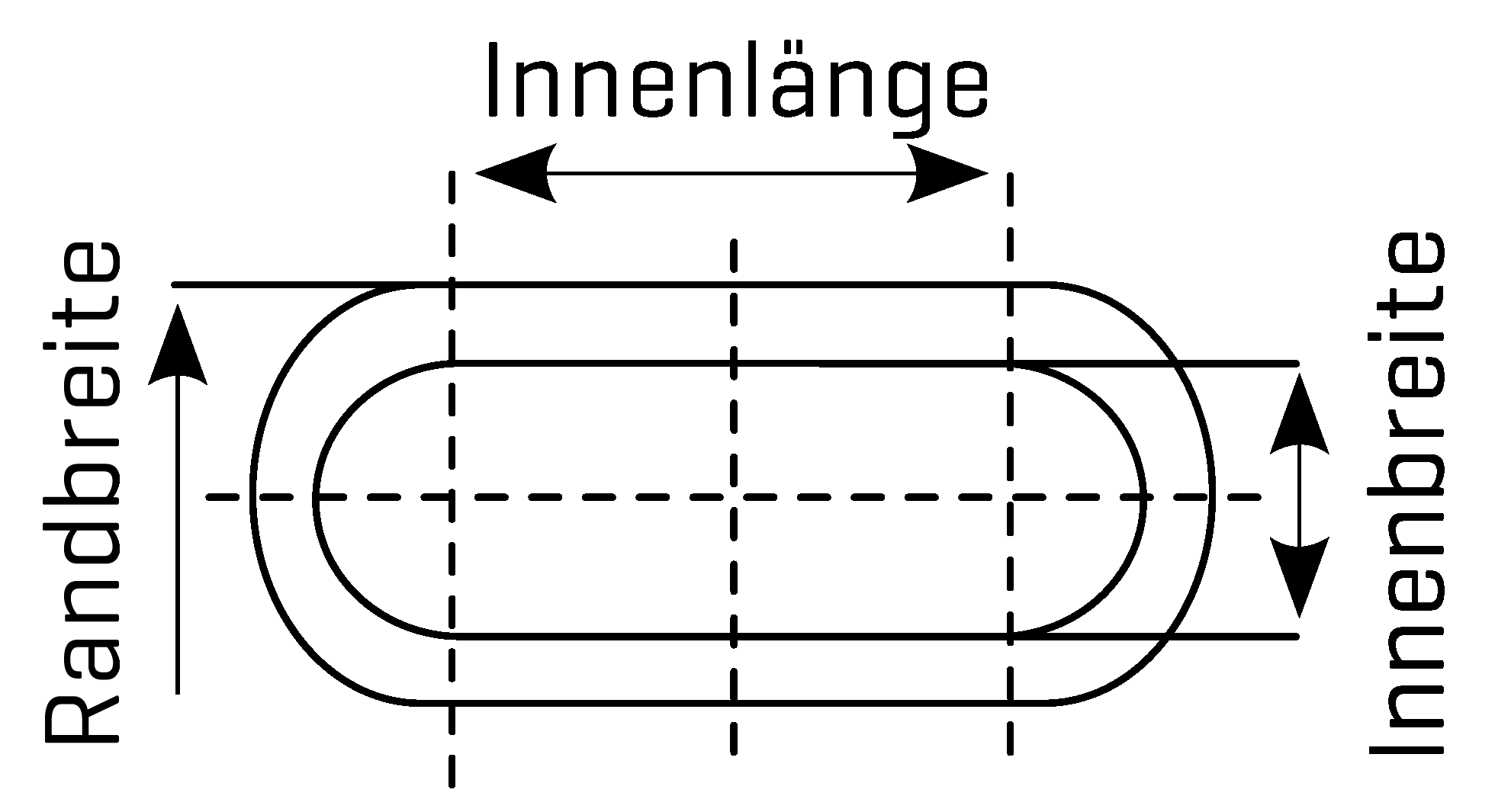

Óvalo Estadio

Dimensiones estándar en stock [óvalo interior, elíptico en mm]; anchuras de borde 15 mm o 25 mm:

Tapas de inspección y tapas con orificio [b = 15 mm]

80 × 120 mm | 100 × 150 mm | 115 × 165 mm | 120 × 160 mm | 150 × 200 mm

Tapas y tapones para bocas de inspección [b = 25 mm]

220 × 320 mm | 290 × 390 mm | 300 × 400 mm | 310 × 410 mm 320 × 420 mm | 350 × 450 mm

• Espesores en función del sistema de sellado: 3,0 mm, 4,0 mm, 5,0 mm u 8,0 mm
• Otras dimensiones bajo pedido
• Se suministra como junta tórica terminada, embalada individualmente, con instrucciones de montaje
